在精密電子連接器領域，為什么插針彈簧鍍金如此常見?它究竟解決了哪些問題?是單純?yōu)榱嗣烙^，還是在性能上有著不可替代的作用?要回答這些問題，就必須從鍍金的材料特性、工藝流程以及應用要求來深入剖析。

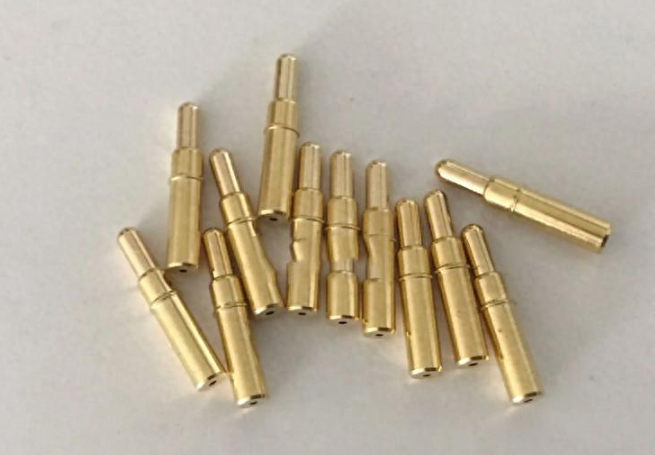

　　一、為什么插針彈簧要鍍金?

　　提升導電性

　　金具有極低的接觸電阻和優(yōu)異的導電性能。鍍金后，插針彈簧在微電流傳輸、信號高速傳輸時，能最大限度降低電阻損耗。

　　防止氧化與腐蝕

　　與銅、鎳相比，金的化學性質穩(wěn)定，不易被氧化。即使在潮濕、鹽霧或腐蝕性氣體環(huán)境下，也能保證接觸面的穩(wěn)定性。

　　提高耐磨性

　　插針彈簧需要頻繁插拔，鍍金層能有效減少磨損，提高使用壽命，保證長期可靠的電氣連接。

　　確保信號穩(wěn)定

　　在通訊、醫(yī)療、航天等對信號完整性要求極高的場景下，鍍金能減少微動摩擦帶來的接觸不良。

　　二、插針彈簧鍍金的結構特點

　　基體材質

　　常見的插針彈簧基體為銅合金或鈹銅，因其兼具導電性與彈性。

　　過渡鍍層

　　通常在金層之前，會先鍍一層鎳。鎳層的作用是防止基體金屬向表層金擴散，保證鍍金層的穩(wěn)定性。

　　金層厚度

　　根據(jù)應用不同，金層厚度差別很大：

　　一般民用電子：0.05–0.1 μm;

　　工業(yè)控制與汽車電子：0.1–0.5 μm;

　　航空航天或軍工：0.5–2.5 μm。

　　厚度越大，耐磨性和壽命越高，但成本也越高。

　　三、鍍金工藝流程詳解

　　1. 前處理

　　清洗脫脂：去除表面油污和雜質。

　　酸洗活化：去除氧化層，使表面更易鍍覆。

　　2. 底層處理

　　鍍鎳：形成屏障層，阻止基體與金之間的原子擴散，同時提高鍍層硬度。

　　3. 鍍金

　　電鍍金：最常見方法，適合大規(guī)模生產(chǎn)。

　　置換鍍金：靠化學反應沉積，鍍層均勻，但厚度有限。

　　厚金電鍍：用于高可靠性場合，鍍層厚實耐磨。

　　4. 后處理

　　水洗烘干：避免殘液腐蝕。

　　表面鈍化：進一步增強抗氧化性能。

　　四、影響鍍金質量的關鍵因素

　　鍍層厚度控制

　　太薄，耐磨性不足;太厚，容易造成成本浪費，甚至影響插拔順暢度。

　　鍍層結合力

　　鍍層與基體或鎳層必須結合牢固，否則會在插拔過程中剝落。

　　鍍層均勻性

　　尤其在彈簧結構的盲區(qū)位置，電流分布不均容易導致鍍層厚薄不一，需要通過治具優(yōu)化。

　　表面粗糙度

　　越光滑，接觸電阻越低，但也要避免過度拋光導致鍍層附著不牢。

　　五、插針彈簧鍍金的應用領域

　　消費電子

　　手機接口、電腦連接器，保證高速數(shù)據(jù)傳輸和插拔壽命。

　　汽車電子

　　車載控制系統(tǒng)、傳感器連接器，需在高溫高濕振動環(huán)境下長期穩(wěn)定。

　　醫(yī)療器械

　　高精度診斷設備中，對信號穩(wěn)定性和可靠性要求極高。

　　航空航天

　　在極端環(huán)境下，鍍金插針彈簧確保關鍵電路的可靠通信與控制。

　　六、成本與效益的平衡

　　成本構成：金的市場價格較高，鍍層厚度直接決定成本。

　　優(yōu)化策略：

　　功能面厚鍍金，非接觸區(qū)薄鍍金甚至免鍍;

　　采用“選擇性鍍金”，僅在插拔接觸區(qū)形成金層;

　　研發(fā)合金鍍層(如金鈷、金鎳)提高硬度，減少金用量。

　　插針彈簧鍍金并不僅僅是表面處理，而是決定其導電性、耐磨性和可靠性的關鍵工藝。

　　從材料選擇到工藝控制，每一步都直接影響最終性能。

　　在消費電子到航空航天等不同領域，鍍金厚度和工藝選擇各有不同。

　　未來發(fā)展將聚焦于降低成本、提升性能、環(huán)保合規(guī)，使鍍金插針彈簧在更多高端應用中保持不可替代的地位。
